Устройство для тестирование батарей на сопротивление в основном используется для температурного испытания плоских батареек и 3C-батарейных ячеек. В оборудовании предусмотрены максимизации использования пространства (можно разместить 160 плоских батареек), интеграция работы в верхнем компьютерном управлении BTS и т. д. Оборудование используется научно-исследовательскими институтами, университетами и экспериментальными центрами предприятий по производству батарей.
Описание
Частота переменного тока: 1 кГц;
Оборудование позволяет измерять внутреннее сопротивление батареи (R) и напряжение (V), а также реактивное сопротивление (X), комплексное сопротивление (Z) и фазовый угол (θ);
Кроме того, можно измерять эквивалентное значение сопротивления суперконденсатора и значение сопротивления прецизионного резистора.
| Напряжение (0~60 В) | Диапазон | Диапазон отображения | Разрешение | Точность |
|---|---|---|---|---|
| 6В | -6,6~6,6 В | 10мкВ | ±0,01% | |
| 60В | -66~66В | 100мкВ | ±0,01% | |
| Фаза | Диапазон отображения | Разрешение | ||
| -180°~180° | 0,001° | |||
| Сопротивление (0~3 Ом) | Диапазон | Диапазон отображения | Разрешение | Текущий | Точность |
|---|---|---|---|---|---|
| 3мОм | -3,3~3,3 мОм | 0,1 мкОм | 250мА | ±0,4% | |
| 30мОм | -33~33мОм | 1мкОм | 100мА | ±0,3% | |
| 300мОм | -330~330мОм | 10 мкОм | 10мА | ±0,3% | |
| 3 Ом | -3,3~3,3 Ом | 0,1 мОм | 1мА | ±0,3% |

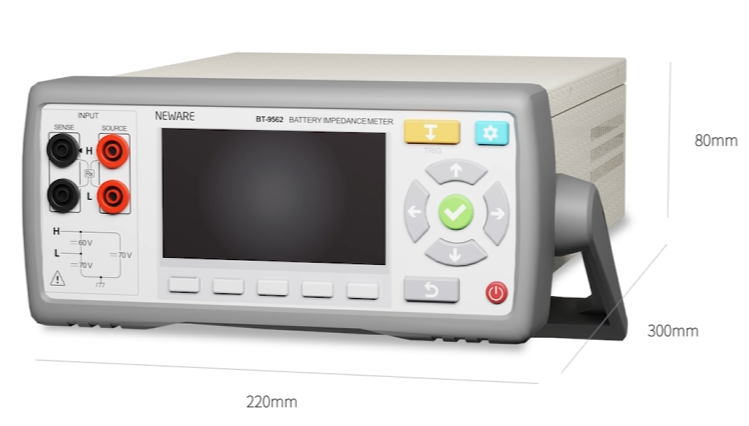

Размер оборудования (Ш*Г*В)
Около 220Ш×80В×300Г(мм)
Масса Около 2,5 кг
