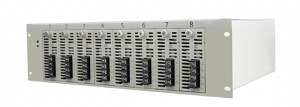

CTE-4016-5V200A

Описание

Технические характеристики

• Уменьшение пространства на 30%
• Снижение калорийности на 50%
• Плата за электроэнергию снижается на 30% в год
• Потребление энергии снижено на 50%

В начале 2008 года успешно разработано

• До 32 000 комплектов поставки

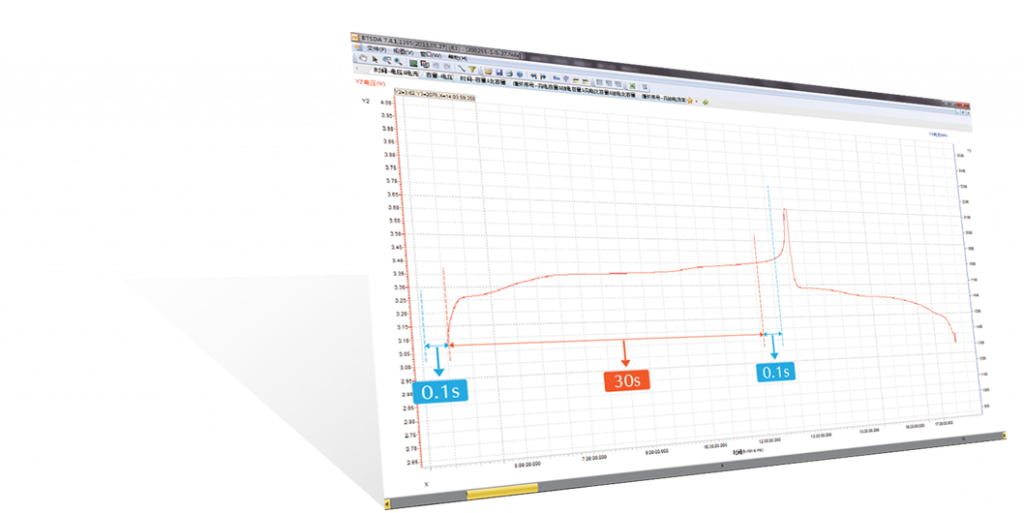

• Минимум 500 мс ширина импульса
• До ≤10 мс Время отклика
• До 0,05% полной шкалы точность
• До 10 Гц /100 Гц время отклика



Топология системы включает мостовую понижающую/повышающую схему с возможностью разряда ниже 0 В. Основной процессор основан на 32-битном DSP, поддерживающем операции с плавающей точкой. Двунаправленный интеллектуальный DCAC использует высокочастотный выпрямитель с технологией синхронного реверсивного SMR для обеспечения высокого коэффициента мощности и качества электроэнергии. Система имеет температурный дрейф менее 50 ppm. Модульная конструкция с быстроразъемными соединениями для тока и напряжения упрощает модернизацию и обслуживание.

Применение

• Научно-исследовательские институты
• Предприятия по производству материалов и полупроводников
• Университет/Больница/Химическая промышленность
• Производитель аккумуляторных батарей
• Производители новых энергетических транспортных средств

Система BTS-ES для тестирования аккумуляторов оснащена двунаправленным интеллектуальным DCAC-преобразователем, использующим высокочастотную выпрямительную реверсивную технологию SMR. Это позволяет достичь высокого коэффициента мощности и минимизации гармоник, что улучшает качество электроэнергии. Также используется 32-битный DSP-процессор с плавающей точкой, что исключает потери энергии при преобразовании. Система снижает температуру на производстве, экономит электроэнергию и способствует эффективному тестированию аккумуляторов, благодаря чему она идеально подходит для промышленного применения.

Общая тенденция: системы тестирования аккумуляторов с обратной связью по энергии, которые применяются для формирования силовых ячеек, градуировки и испытаний на циклический ресурс. Они повышают эффективность использования энергии и снижают потребление энергии на производстве. Основные пользователи — производители аккумуляторов и новых энергетических транспортных средств. Включают двунаправленный модульный DC-DC преобразователь и источник питания переменного/постоянного тока для эффективного управления процессами зарядки и разрядки.

Полная синусоидальная обратная связь, низкий уровень гармоник, высокий коэффициент мощности, высокая эффективность

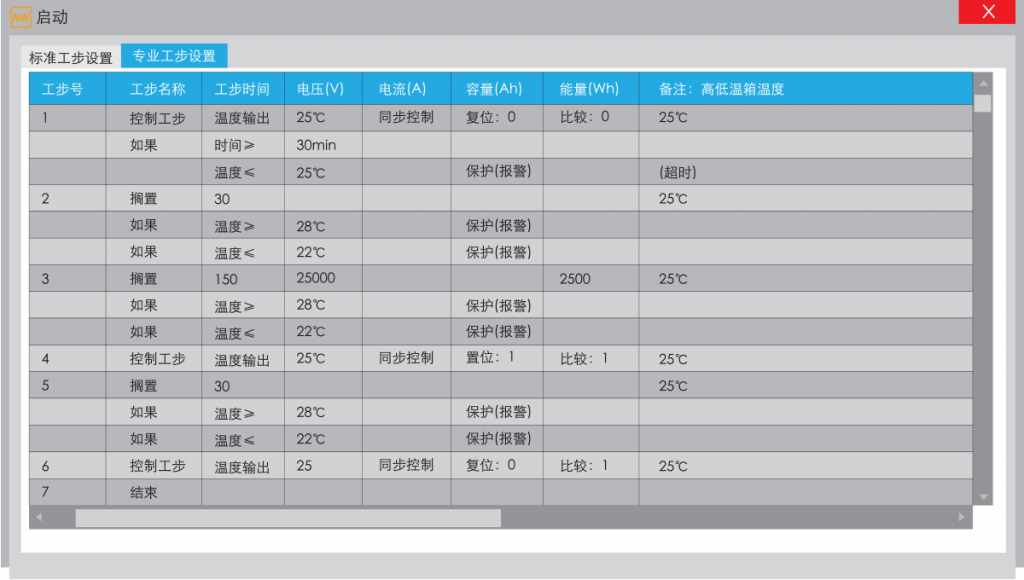

Переключатели условий

Шаги тестирования батареи необходимо оценить для нескольких условий в соответствии с различными операциями во время тестовых приложений; Переключатели условий соответствуют требованиям для типов программирования с несколькими выходами.
Логическая операция «И» или «или», «≥», «≤», «=» вычисляется сравнительно; Длительность времени «t» может соответствовать требованиям управления для специального тестирования. Каждый шаг поддерживает 5 переключателей условий; Поддержка нескольких выходов, переход к любым шагам, достижение более гибкого управления процессом.

Для удовлетворения требований к испытаниям ячеек, модулей и блоков в различных областях компания NEWARE выпустила три широкополосных решения для шин.

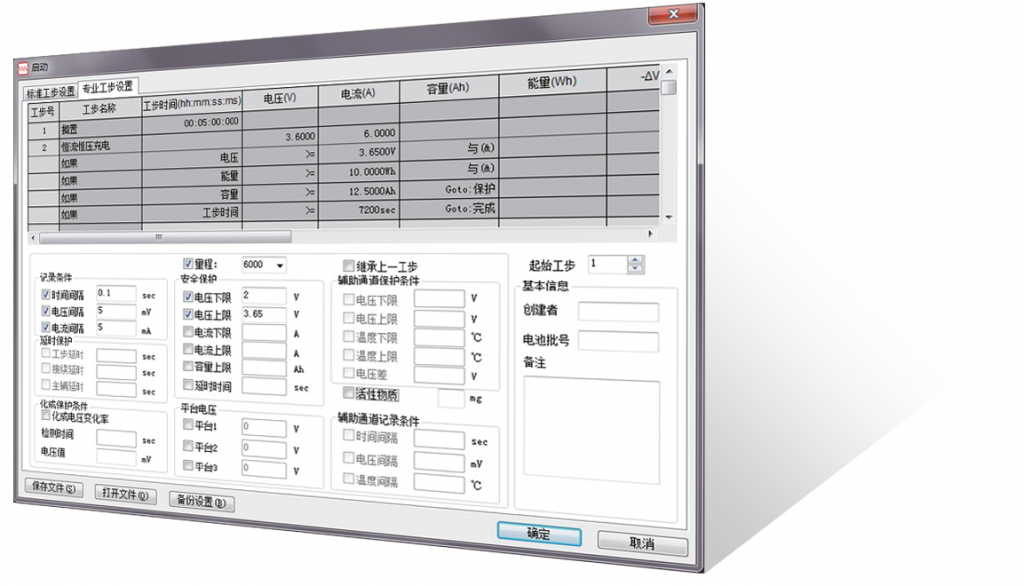

Условия сегмента-записи

Поддерживаются настройки записи данных по напряжению, току и времени;
для каждого шага можно задать 3 условия записи сегмента;
для каждого сегмента можно задать: ΔT, ΔV и ΔI.

Тестирование EDLC

Единицей измерения Q является кулон, 1 кулон = 1 А * 1 с = 1 А с;
1 А ч = 3600 Ас (ампер-секунд);
Рабочее напряжение U = верхнее предельное напряжение заряда — нижнее предельное напряжение разряда;
Рабочее напряжение можно задать, а кулон EDLC может быть автоматически рассчитан программным обеспечением.

Управление периферийным оборудованием посредством связи

BTS-сервер обеспечивает управление связью периферийного оборудования (тестер аккумуляторов и автоматика) через коммутатор.



Архитектура системы
